液压油齿轮油污染度仪的检测原理

液压油齿轮油污染度仪的检测原理

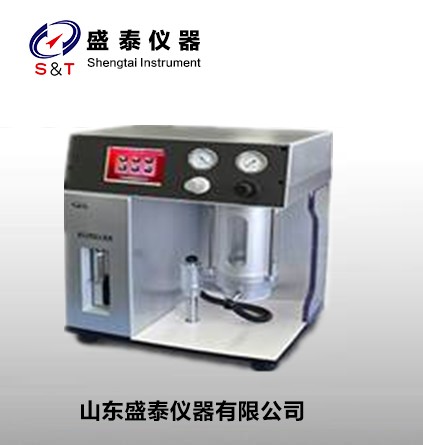

 颗粒污染度仪SH302B采用 ISO4402/ISO11171 规定的遮光法（Light Extinction）（又可称为消光法或光阻法）原理进行油液污染度检测，具有检测速度快，抗干扰性强，精度高，重复性好等优点。

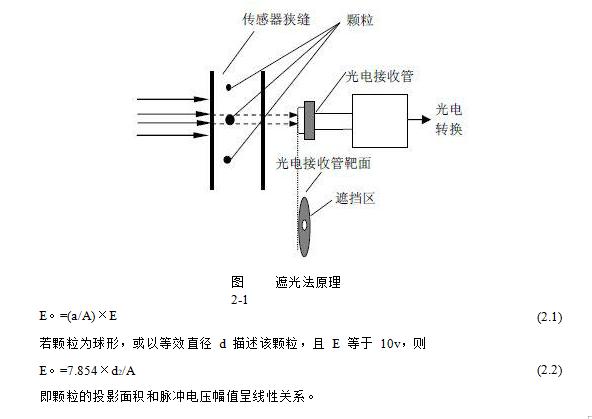

遮光法的原理如图 2-1 所示。平行光束垂直穿过截面积为 A 的样品流通室，照射到光

电接收器上，当液流中没有颗粒时，电路输出为 E 的电压，当液流中有一个投影面积为 a

的颗粒通过样品流通室时，阻挡了平行光束，使透射光衰减，此时在电路上输出一个幅度为

E。的负脉冲：
